1. Jak vypadá celý vlak UPW
1.1 Postupné čištění od surového po ultračisté
Typické vedení ultračisté vody ztělesňuje „krokové čištění“: surová voda nejprve prochází multimediální filtrací, aktivním uhlím, změkčováním nebo UF, aby se odstranily viditelné částice, chlór, organické látky a tvrdost; poté RO s prvním průchodem provede hromadné odsolování; permeát z prvního průchodu prochází mezistupňovou úpravou do druhého průchodu RO pro hluboké leštění; druhý průchod permeátem je formální EDI krmivo; po EDI přichází leštění smíšených, UV a koncových filtrů, které posouvají měrný odpor na extrémní úrovně. Každá fáze postupuje o jeden krok navrch předchozího, spíše než jakákoli jednotlivá fáze, která dělá vše. Pochopení tohoto je předpokladem pro pochopení hodnoty dvojitého průchodu.
1.2 Kde sedí RO s druhým průchodem na řetězu
V systému Double Pass RO pro předúpravu EDI je RO v druhém průchodu uzamčeno přímo před EDI jako poslední "tvrdé" odsolování před EDI přívodem. Předúprava a první průchod RO vpřed změní vodu ze "špinavé" na "docela čistou"; druhý průchod změní "docela čistý" na "dostatečně čistý, aby ho EDI přijal." Tato poloha z něj dělá jak odsolovací zařízení, tak pojistku pro EDI - jakmile spadne, nese následky přímo nejdražší zařízení.

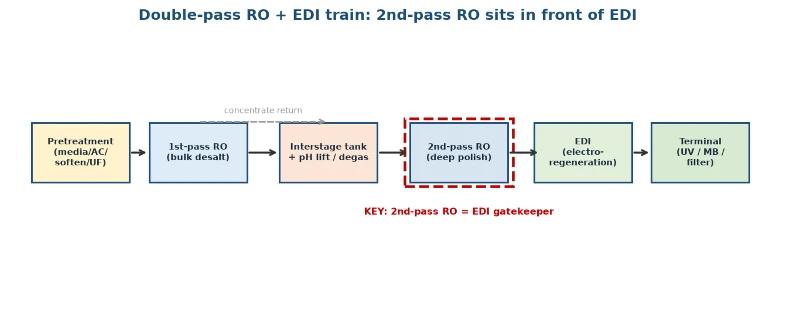

Obrázek: Dvojitý vlak RO + EDI: RO s druhým průjezdem sedí před EDI jako vrátný
2. Proč musí RO s druhým průchodem sedět před EDI
2.1 Ochrana pryskyřice a zásobníku EDI
Životnost a stabilita EDI závisí téměř výhradně na čistotě jeho krmiva. Stlačením zbytkové soli, oxidu křemičitého, boru a většiny CO₂ z permeátu prvního průchodu ještě jedno kolo dolů vytvoří druhý průchod před EDI nárazníkovou stěnu. Bez této stěny se jakékoli kolísání surové vody přenáší přímo do EDI, což nutí pryskyřici a zásobník pracovat v horším krmivu a předčasně stárnout. Hodnota této „stěny“ se projeví až ve třetím a pátém roce používání modulu.
2.2 Udržování "kolísání" daleko od leštičky
Polní surová voda není nikdy konstantní: roční období, klima a proti proudu vypouští veškerou kvalitu unášené vody. Vzhledem k tomu, že jeho podávání je již čisté, RO s druhým průchodem snáší variace posuvu mnohem lépe než první průchod, čímž vyrovnává tyto výkyvy před podáním vody do EDI. Jinými slovy, druhý průchod nejen odsoluje, ale také působí jako stabilizátor napětí, takže delikátní leštička vždy pije zhruba stejnou vodu. Pro UPW, kde „fluktuace je riziko“, se hodnota stabilizátoru vyrovná samotnému odsolování.
2.3 Proč je důležitý mezistupňový tank mezi dvěma průjezdy
V mnoha konfiguracích se dvěma průchody je mezistupňová nádrž umístěna mezi prvním průchodem permeátu a druhým průchodem. Jeho úlohou není pouze tlumení průtoku, ale také poskytování mezistupňového dávkování, odplyňování a nezávislého spuštění/zastavení každé průchodové místnosti. Bez něj musí oba průchody probíhat přísně synchronizovaně a každé spuštění/zastavení jednoho otřese druhý. Díky tomu může systém „první průchod produkuje stabilně, druhý průchod jede na vyžádání“, což výrazně zvyšuje provozní flexibilitu. Pro velmi stabilní malé průtoky je také možné kompaktní přímé připojení bez nádrže - to však vyžaduje pevné uchopení úkolu inženýra.
3. Dva triky mezi jevištěm
3.1 pH Lift: Přeměna CO₂ a slabých iontů na „odmítnutelné formy“
Toto je nejcennější krok v systému Double Pass RO pro předúpravu EDI. Než permeát z prvního průchodu vstoupí do druhého průchodu, žíravina zvýší pH do slabě alkalického rozsahu: rozpuštěný CO₂ se stane hydrogenuhličitanem (nabitý, odmítnutý); oxid křemičitý a bor se přesouvají z neutrálních molekul na nabité ionty (také odmítnuty). Tento krok je nemožný u RO s prvním průchodem, protože tvrdost surové vody by se zvětšila v okamžiku, kdy pH stoupne; ale druhý průchod je již čistý, takže zvýšení pH nenese žádné riziko tvorby vodního kamene. Malý dávkovací bod výrazně zlepšuje odsolovací schopnost při druhém průchodu - nejvyšší změna nákladů a výkonu v celém systému.
3.2 Odplyňování: Fyzikální alternativa k odstraňování CO₂
Ne každý projekt chce žíravinu. Membránový stykač nebo vakuový odplyňovač mezi průchody může fyzicky odstranit rozpuštěný CO₂, čímž se rovněž sníží kyselé zatížení při druhém průchodu. Tato cesta šetří dávkování, ale přidává jednotku a je citlivější na provoz – pokud účinnost odplyňovače klesne, CO₂ se tiše vrací. Ať už zvýšit pH nebo odplynit, obojí řeší stejný problém – chraňte CO₂ mimo EDI – jeden chemicky, jeden fyzicky.
3.3 Jak si mezi nimi vybrat
Pokud je v surové vodě oxid křemičitý a bor vysoký, je zvýšení pH téměř povinné, protože pouze ionizovaná forma je čistě odmítá; pokud je projekt citlivý na dodržování dávkování nebo je CO₂ hlavním nepřítelem, zatímco oxid křemičitý/bor je nízký, odplynění vyhovuje lépe; pro nejpřísnější vody není spouštění obou vzácností. Základ pro výběr vždy vychází ze zprávy o vodě, nikoli z „což zní pokročile“.

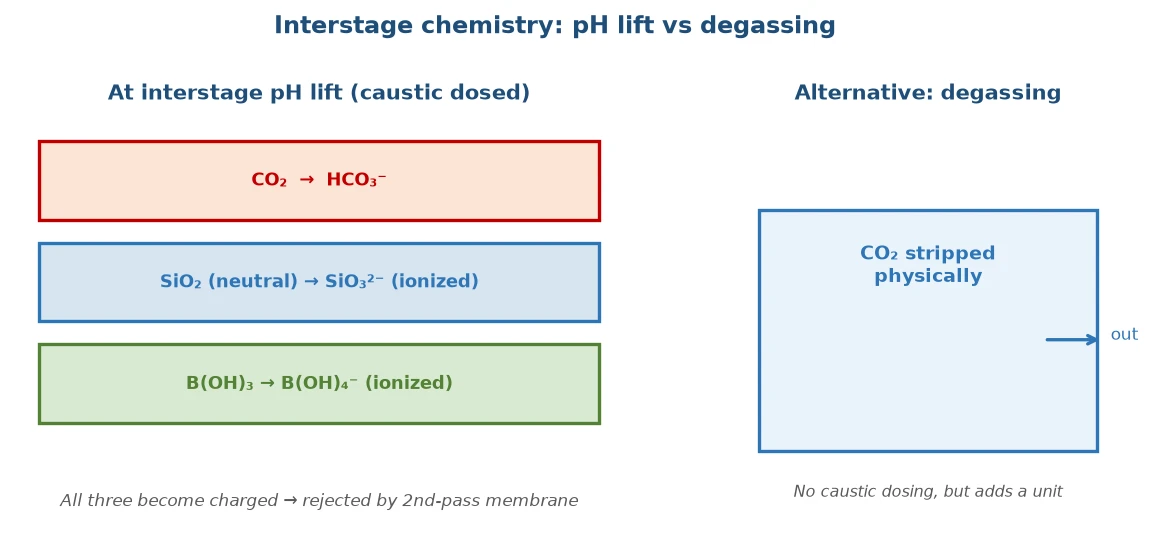

Obrázek: Mezistupňová chemie: pH lift převádí CO2/oxid křemičitý/bór na odmítatelné nabité formy; odplynění jako alternativa
4. Logika zotavení a návratu koncentrátu
4.1 Vysoká obnova při druhém průchodu
Druhým průchodem je čistá voda s nízkým obsahem soli, málo znečištění, takže může běžet s vysokou regenerací bez obav z usazování vodního kamene nebo znečištění. Toto je opak prvního průchodu, který čelí vysoce slané vysoce znečištěné surové vodě a musí být konzervativní při regeneraci; druhý průchod směřuje k "již předčištěné vodě" a může běžet s vyšší výtěžností. Vysoká výtěžnost přímo znamená menší vypouštění koncentrátu a znamená, že toto druhé „opětovné zametání“ nevyčerpá téměř žádnou vodu.
4.2 Soustředění se vrací do prvního průchodu, malá celková ztráta
Přestože je koncentrát z druhého průchodu mírně slanější, je stále velmi čistý a může se plně vrátit do prvního průchodu. Tudíž „odpadní voda“ druhého průchodu není vypouštěna, ale znovu protéká přední částí. Skutečná ztráta vody celé dvouprůchodové konfigurace je mnohem menší než zvuky „dva stupně každé vybíjení“, což je také ekonomický důvod, proč si drží své postavení v řadách UPW. Navrhnout dobře návratnost koncentrátu je často levnější než honba za vysokou výtěžností jedním průchodem.
5. Instrumentace, blokování a CIP
5.1 Co sledovat online
V systému RO + EDI s druhým průchodem jsou vodivost, pH, průtok, diferenční tlak a teplota povinné. Obzvláště kritická je vodivost permeátu ve druhém průchodu – je to posouzení brány v reálném čase, zda „je kvalifikován pro EDI feed“. Mnoho systémů umísťuje online měřič vodivosti a automatický přepouštěcí ventil před tím, než permeát z druhého průchodu přejde do EDI: jakmile vodivost překročí prahovou hodnotu, permeát se automaticky odkloní do odtoku nebo recyklace, nikdy nedodává EDI. I když to vypadá jednoduše, toto blokování je poslední linií, která brání drahý modul EDI, a položka, která stojí za to vážně vyzkoušet při přijetí.
5.2 Rytmus CIP a sanitace
Protože jeho napájení je čisté, frekvence CIP druhého průchodu je obvykle mnohem nižší než frekvence prvního průchodu, ale v žádném případě není „bez čistého“. Při poklesu toku, zvýšení rozdílu tlaku nebo kolísání vodivosti by se mělo spustit čištění kyselinou nebo louhem. U sanitárních tříd, jako je farmacie, je také vyžadována pravidelná hygiena horkou vodou nebo chemická sanitace. Smysl pro rytmus údržby rozhoduje o tom, zda systém vydrží deset let nebo tři – mnohem předčasné stárnutí se vrací k „vypadá dobře, takže jsme čištění odložili“.
6. Forma a automatizace modulu
6.1 Montáž na lyžiny a kompaktní uspořádání
Moderní dvouprůchodový RO + EDI je většinou namontovaný na smyku: čerpadla, nádoby, přístroje a ovládací panely jsou předem smontovány a předmontovány, připraveny k provozu připojením elektřiny a vody na místě. Protože je malý, RO s druhým průchodem často sdílí jeden kluzný rám s prvním průchodem a EDI a obaluje „mezistupeň“ potrubím a ventily. Toto kompaktní uspořádání šetří půdu a omezuje chyby potrubí na místě, čímž přeměňuje mnoho „provozního inženýrství“ na „tovární inženýrství“.
6.2 Automatizace snižuje "lidskou chybu" na minimum
Logika PLC + HMI zajišťuje sekvenční spouštění/zastavování čerpadla, koordinaci mezistupňových ventilů, pomalé náběhy VFD a automatické proplachování permeátu s nízkou vodivostí při vypnutí. Zabudování této logiky do řídicí jednotky je mnohem spolehlivější než spoléhání se na zkušenosti operátora. Pro UPW, kde „vypnutí je ztráta výroby“, není automatizace výhodou – je povinná. Dálkové monitorování mezitím umožňuje operátorům přijímat alarmy při odchylce vodivosti v první chvíli, aniž by seděli ve strojovně.
7. Běžné provozní chyby
7.1 Nakládat s druhým průchodem jako s „pojištěním“ a poté jej ignorovat
Nejčastější chybou je instalace dvojitého průchodu a za předpokladu, že krmivo je nyní zaručeno v pořádku, pak se uvolněte pozornost na předúpravu prvního průchodu a mezistupňové dávkování. Druhý průchod je strážce brány, ne studna přání – pokud ti vpředu zanedbávají svou povinnost, bude stažena také dolů. Pravidelná kalibrace měřiče vodivosti při druhém průchodu a sledování mezistupňového pH jsou každodenní činnosti s nejvyšší hodnotou.
7.2 Ignorování stability mezistupňového dávkování
Dávkovací čerpadlo pH-lift, jakmile je nestabilní, dělá z druhého průchodu odsolovací schopnost horskou dráhu. Mnoho míst s „jednou dobrou, příště špatnou“ EDI zpětně vede k nestabilnímu mezistupňovému dávkování, nikoli k membráně druhého průchodu samotné. Učinit dávkovací systém nadbytečným a alarmujícím je mnohem levnější než následná výměna membrán.
8. Tři věci, které je třeba vyřešit, než přistane konfigurace
Po rozhodnutí „potřebujeme dvojitý průchod“ tři věci stále zastavují projekty. Za prvé, spolehlivost mezistupňového dávkování – čerpadlo pH-lift musí být redundantní a alarmové, ideálně s regulací pH v uzavřené smyčce, nekontrolované osobou podle plánu. Za druhé, kalibrace měřiče vodivosti druhého průchodu - je to vstupní brána EDI; pokud driftuje, do EDI se vplíží voda, která nevyhovuje specifikacím, takže kalibrační cyklus patří do manuálu údržby. Zatřetí, vratné potrubí koncentrátu - vratný bod, ventil a protitlak musí být správně navrženy, jinak se koncentrát z druhého průchodu buď vyplýtvá, nebo narazí na první průchod. To vše jsou položky typu „malý odkaz, velký následek“, které by měly být přichyceny ve fázi kreslení.
9. Závěr: Nejprve bilance vody → Třídění vody Další → Návratnost jako poslední
Návrat k metodice: projektování aDouble Pass RO systém pro předúpravu EDI, netahejte nejdříve druhý průchod.Nejprve proveďte vodní bilanci- objem surové vody, kolísání, místo určení koncentrátu;pak klasifikujte kvalitu vody- v porovnání s tolerančním oknem EDI ohodnoťte první průchod permeátem položku po položce, abyste potvrdili, zda druhý průchod a mezistupeň musí cílit na CO₂, oxid křemičitý nebo bor;nakonec vypočítat dobu návratnosti- Zvažte čerpadla, membrány, dávkování a energii druhého průchodu s ohledem na životnost EDI a snížení odstávek, které šetří. Taihe Environmental Protection, ve dvouprůchodovém RO s integrací do smyku s předúpravou EDI, přesně sleduje tuto linii, aby spojila „odsolování – leštění – stabilizaci“ do jednoho spolehlivého systému, který umožňuje, aby linka UPW dosáhla specifikací a vydržela roky provozu.
